体育场位置

体育场位置图

施工背景：

为了加快上海世界知名体育城市的建设，促进上海足球产业的发展，提高了体育产业的水平，并增强了城市的全面竞争力，建造了一个约33,000人的职业足球场Zhangjiabang楔形绿色空间在新区，以满足上海的未来。需要举办顶级国内活动。

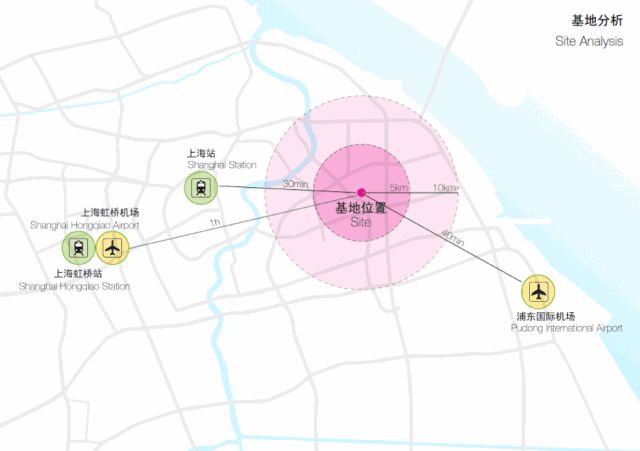

体育场与每个运输中心之间的距离

Pudong Football Stadium项目位于Zhangjiabang Wedge Greenland的Y 001301。它位于Zhangjiang和Jinqiao功能区域之间，接近五个国际社区，例如Binjiang，Biyun，Zhangjiang，Dongfang Century以及Lianyang-Flowering and Tree。它具有良好的位置条件和整个土地面积：100,842平方米。

现场施工范围及周边功能区域

体育场地点：

Zhangjiabang楔形新区的Zhangjiabang楔形绿色空间，体育场位于Pudong New District的Jinqiao镇范围内。该地块从东方的金西安路（Jinxiang Road），南部的金克路（Jinkui Road），西部的金迪安路（Jindian Road）和北部的金十二东路（Jinxiu East Road）延伸。

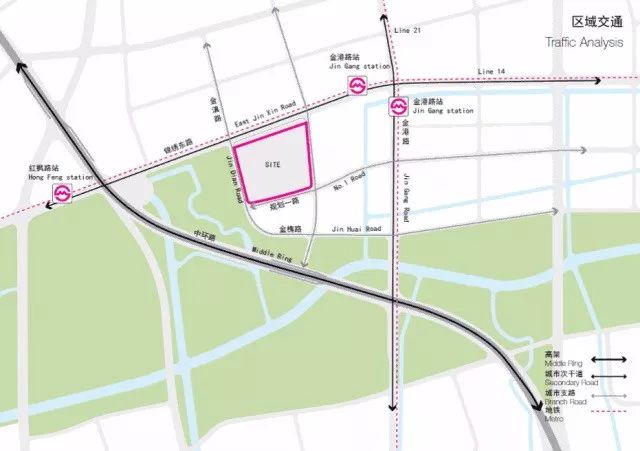

体育场周围的交通图

第14号公交线和第21号线的转运站 - 吉根路地铁站的西部出口位于体育场的东北角。此外，中央环路在Jinxiu East Road的两个方向上都有上下门户，这对于自动驾驶员来说很方便到达体育场。此外，还有公共汽车，例如778、961、977、609、1052，Xinchuan特殊线路和其他路线。在比赛当天，您还可以驾驶短车到其他地铁站。

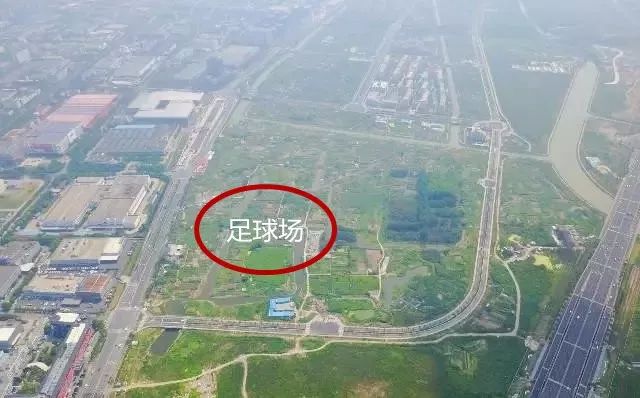

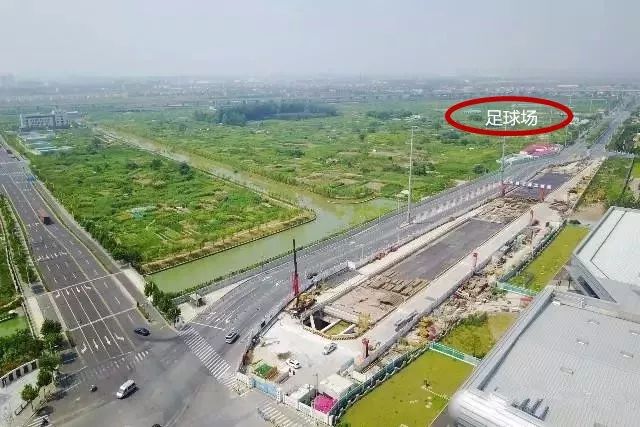

体育场位置1的鸟瞰图

体育场位置2的鸟瞰图（东北到西南）

体育场布局

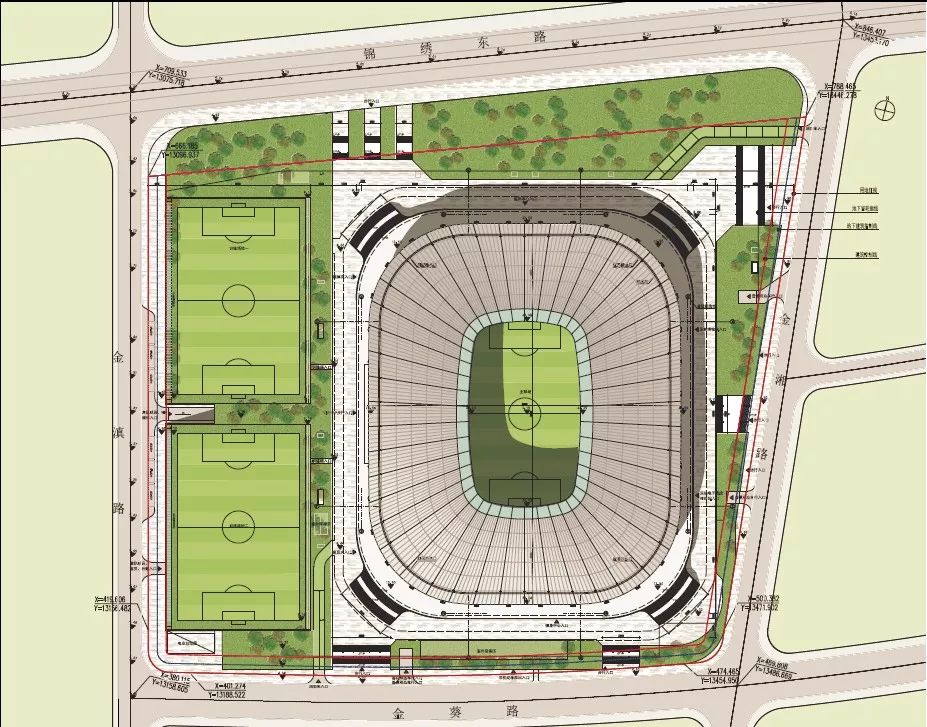

体育场总平面图1

Pudong Football Stadium由上海Jiushi集团开发和建造。这是2018年在上海的一个关键里程碑式项目。它旨在建立一个大规模的城市体育综合体，融合比赛，培训，体育和休闲，并满足上海的需求，以在未来举办顶级国内外活动，包括符合国际高级标准的主要足球场，商业设施和各种支持设施。建筑物高度：41.80米（以周围道路的平均海拔和0.3米为基础）。

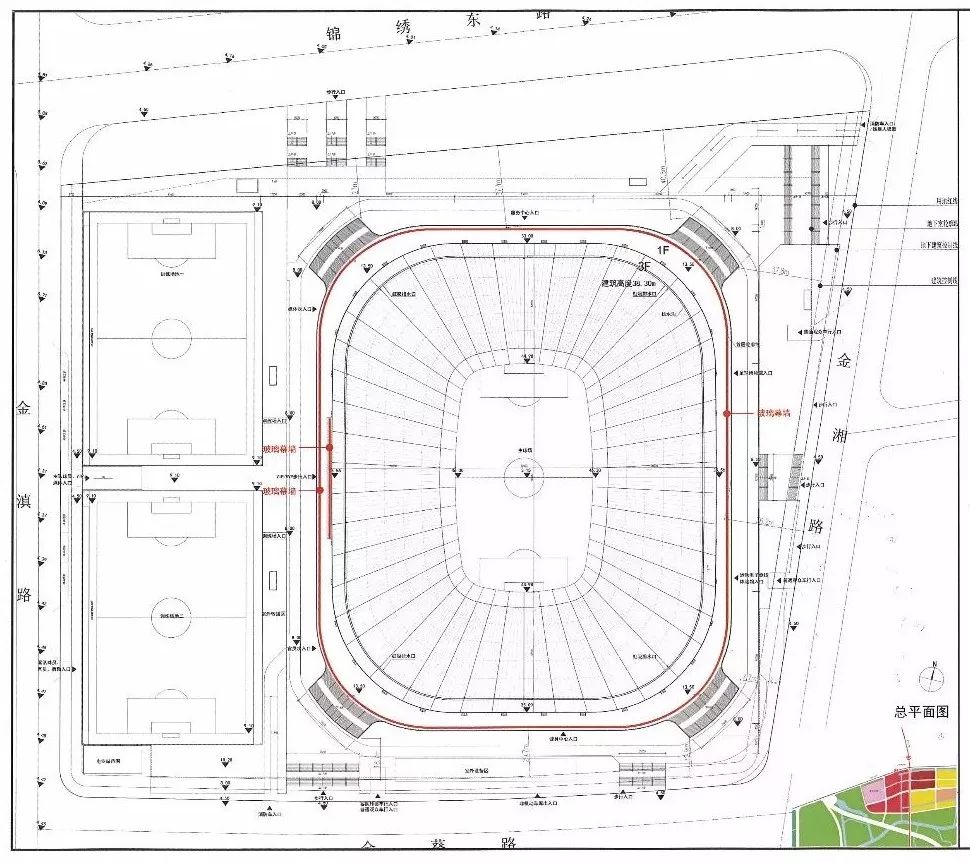

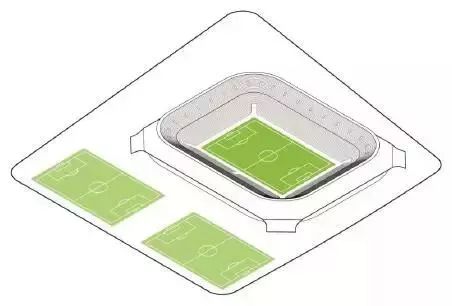

体育场总平面图2

足球场位于南北方向（西北15°）。在主体育场的西侧建立了两个室外训练场，以形成中央轴的正方形，平坦和对称的图案。仪式的气氛是从中诞生的。

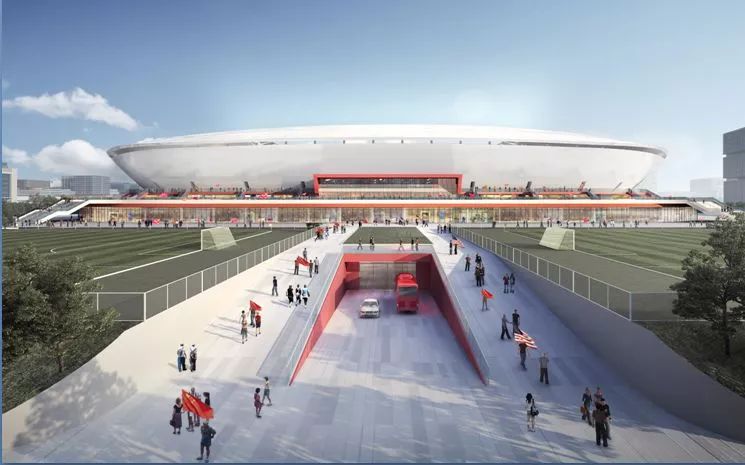

在北侧，它靠近Jinxiu East Road，使用该建筑物的静修处建立了一个绿色的入口广场，该建筑物在比赛期间为大量公共流动提供了缓冲空间。沿着足球场的外环建立了一个汽车循环，并合理地设计了交通流线以及入口和出口布局，以实现人和车辆的转移。

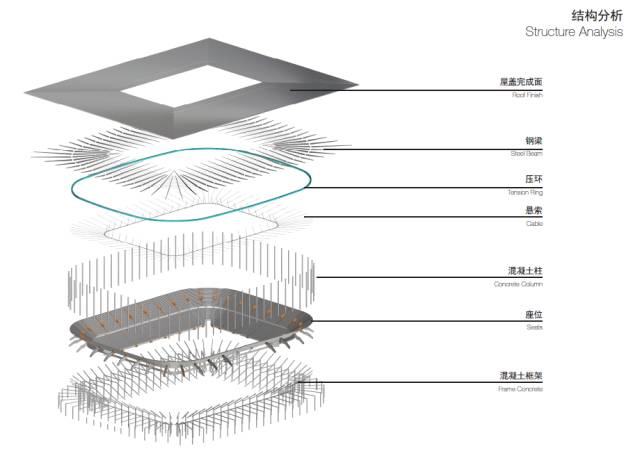

屋顶结构分析图

屋顶结构向传统的重型桁架系统告别，并使用轻悬挂电缆显示结构的轻巧和手工艺纹理，使整个立面更整洁，内部空间变得更加丰富。这是中国的第一个“辐条有线网络架构”。整体结构跨度达到212米。整个屋顶由46个径向梁支撑。整体图像是完整的，具有结构美感。

体育场轮廓的示意图

新的体育场采用了两层楼的展位安排，可以最大程度地提高观众在不同位置的简化之间的区别，并优化观众的观看体验。

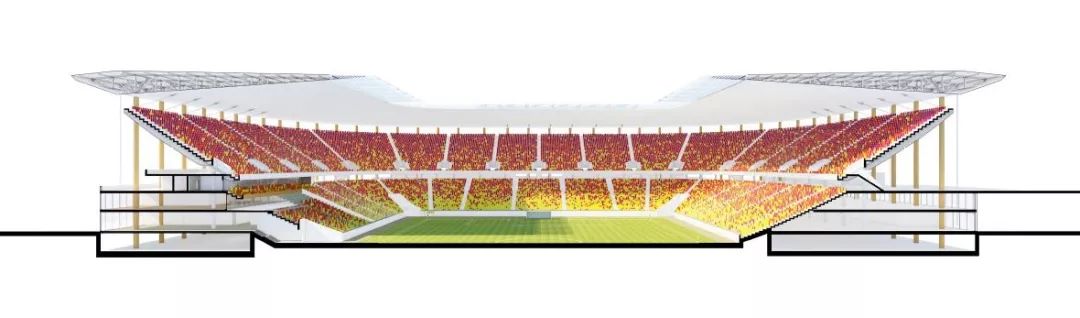

双层立场的高程分析图

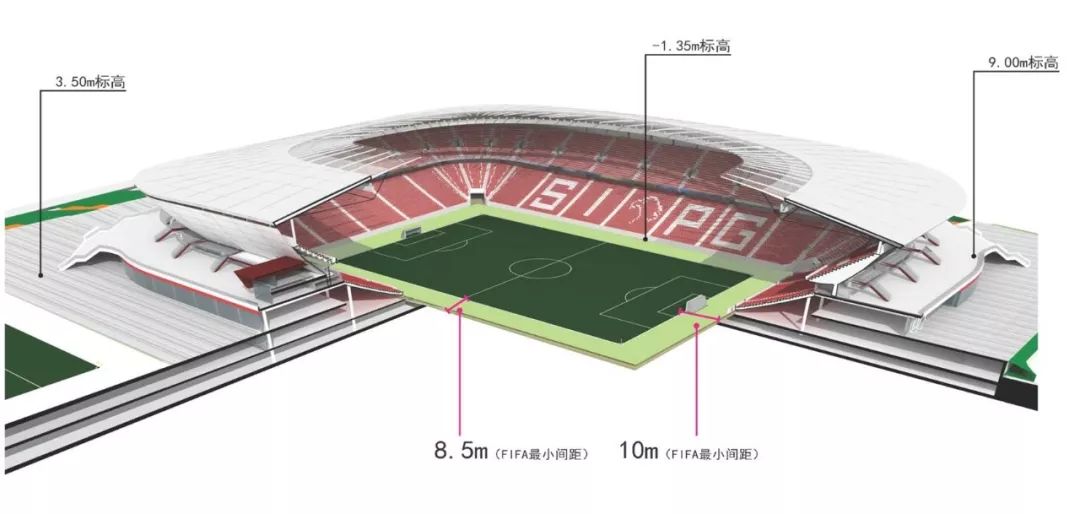

同时，设计师还创造性地提高了整个基础，从而应对网站的局限性和疏散问题。

场流线分析图

新的体育场设计使观众精简和视觉上更合理，创造了完美的观看游戏。 Pudong Football Stadium设计了一个双层支架，以分离流线，并且平台层与支架密切相关，这有利于游戏过程中人们的大规模撤离。

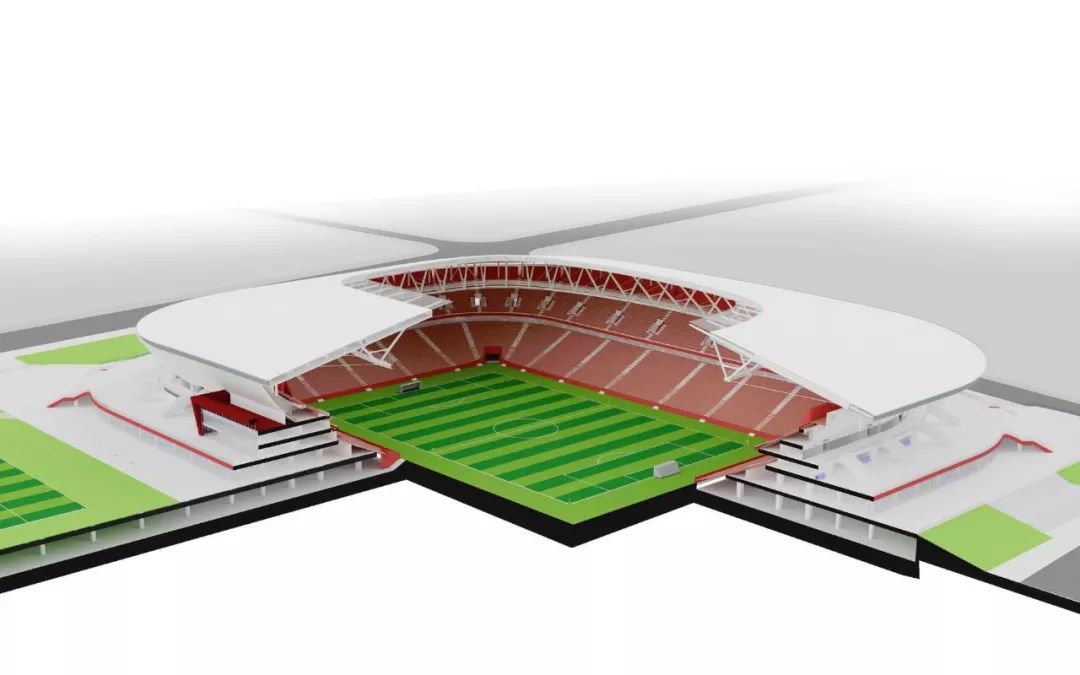

双层支架的三维切口

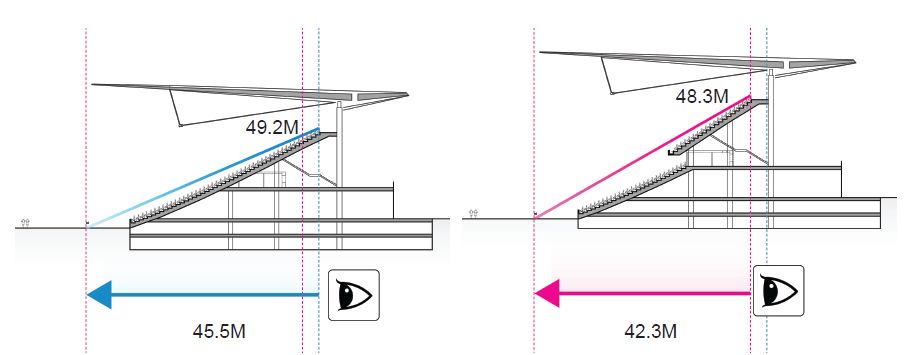

同时，与单层摊位相比，最后一排观众座位之间的水平距离缩短了3.2米，缩短到了球场的边线，将最终的观看体验带给了后排球队的球迷。

单层和双层架的优势和缺点的比较

法院的外观设计

Pudong足球场的概念来自传统的中国瓷器。 HPP使用精致而均匀的白色金属材料作为建筑物的表面，显示了白色瓷器的清晰和圆度。体育场就像一艘精美的船只，充满了精彩的比赛。 。

该体育场的灵感来自传统的中国瓷器

与普通体育场不同，朴足球体育场符合上海文化中“开放性和包容性”的概念。它采用了一种开放的建筑形式，放弃了沉闷而沉重的外壳，统一了礼堂和建筑物的立面，并与看台建立了密切的联系。开放平台。

体育场的阳光

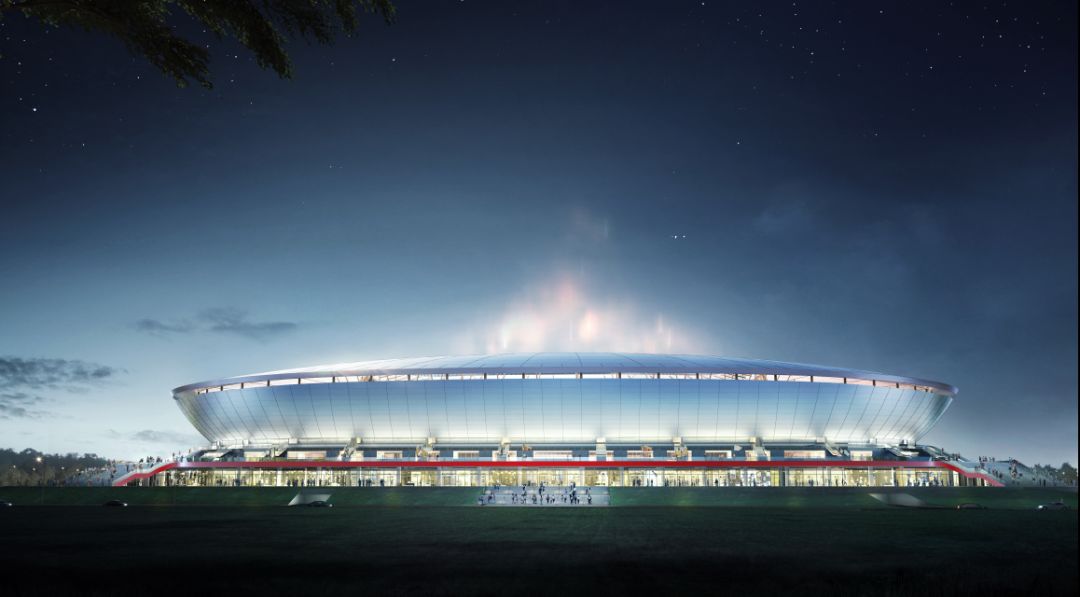

体育场的夜景

Pudong Football Stadium采用了矩形圆形和拐角双层布局，总座位为33,765。完成后，它将成为一个满足各种FIFA比赛需求的职业足球场。

法院西侧的白天效果1

白色的屋顶靠近足球场的内部体育场，并用半透明的材料包裹，以使更多的阳光传播到球场内部，以确保草皮可以接收足够的阳光。白色的屋顶和瓷面表面提供了足够的信息接口，可以通过投影在其表面上呈现不同的视觉图像，并且与竞争活动结合进行视觉表达。

法院西侧的白天效果2

不同的照明和投影可以使瓷器的表面以不同的颜色出现，并且显然可以使粉丝一目了然地清楚不同的家庭和外客团队比赛。

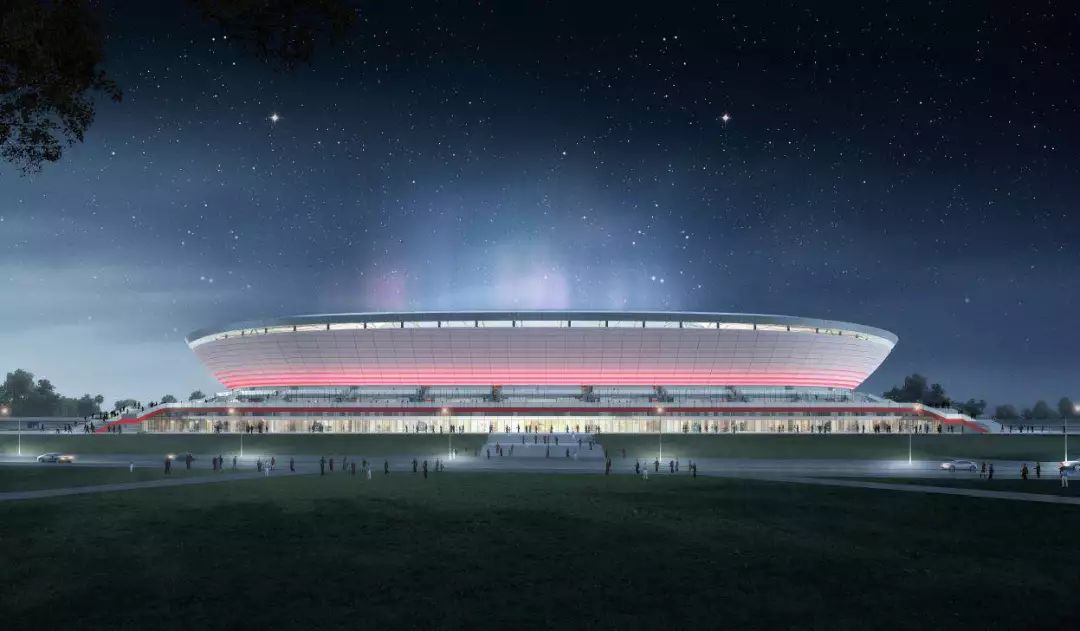

体育场东侧的照明效果

Pudong Football Stadium的照明设计和规划由Liosi Lighting（Shanghai）Co.，Ltd。 。在非游戏中，整个体育场都表现出平衡，和平的公共建筑气质。在游戏期间，有必要表达运动的独特热情。

体育场东侧的照明效果

外墙的照明设计也应注意相互作用。通过不同的照明模块的设置，它应该与游戏中某些特定故事情节建立对话关系，例如最大程度地吸引了AFC开幕式展览。感觉。

体育场立面效应

法院的室内设计

内场非比赛日效应

内场座椅布局是使用FIFA指定的C值在各节中设计的，以最大程度地提高足球比赛的观看体验。同时，座椅布局努力是规则和统一的，通过楼梯和人行道的合理配置，形成了“秩序感”，并且在“阵列中”的“仪式感”可以实现竞争。

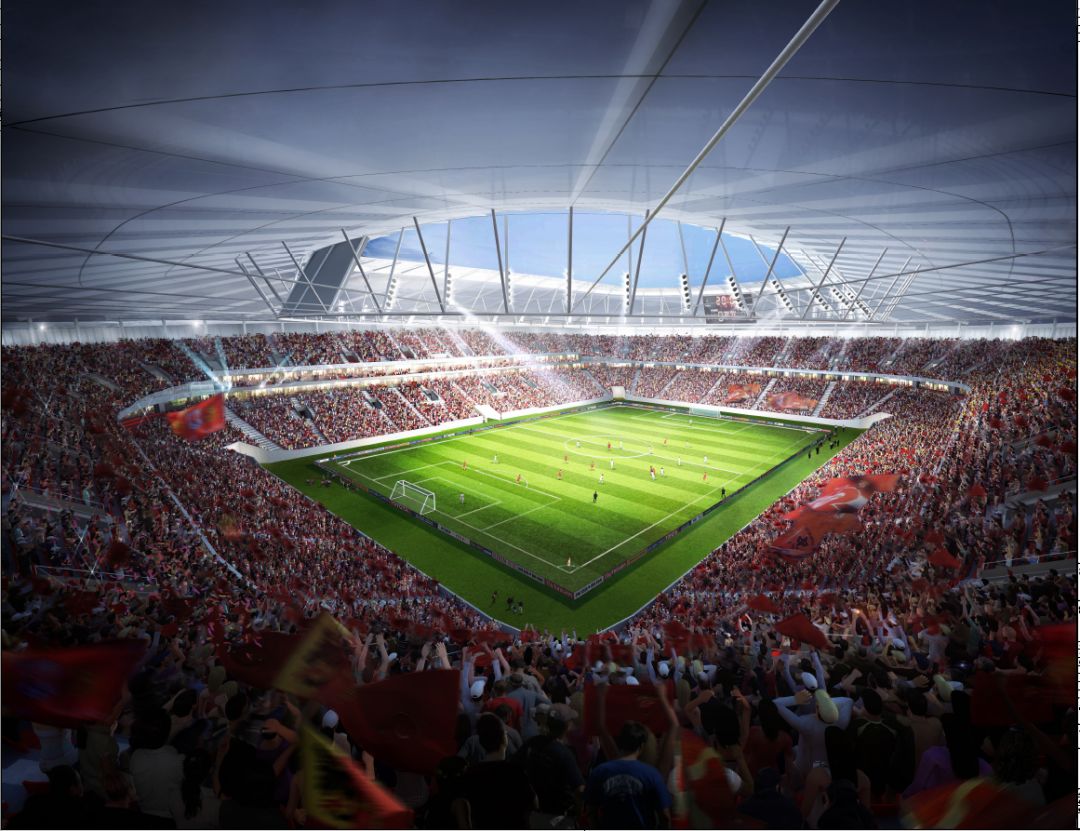

游戏中的效果

所有球迷都从体育场的四个角和平台的东侧到达看台和座位区。平台级别完全向城市开放。球迷到达平台后，他们可以看到体育场内的场景，并感到现场比赛的强烈震惊。

体育场盒的效果图

西摊位是官方和赞助区。它还配备了团队合作室功能室，粉丝餐厅活动栏，商业和赞助商支持服务功能。小型足球博物馆将在一楼的东侧建立，以将足球文化传播给客人。

设计概念

体育场功能定位

位于一个可以满足FIFA国际A级比赛的要求的职业足球场。足球场采用了带有矩形导向角的双层架子布局。体育场中的固定座位数为33,765，其中一楼的座位为19,219个座位，二楼支架上有13,398个座位，私人房间的户外VIP座椅有1,148个。

法院内部通过的影响

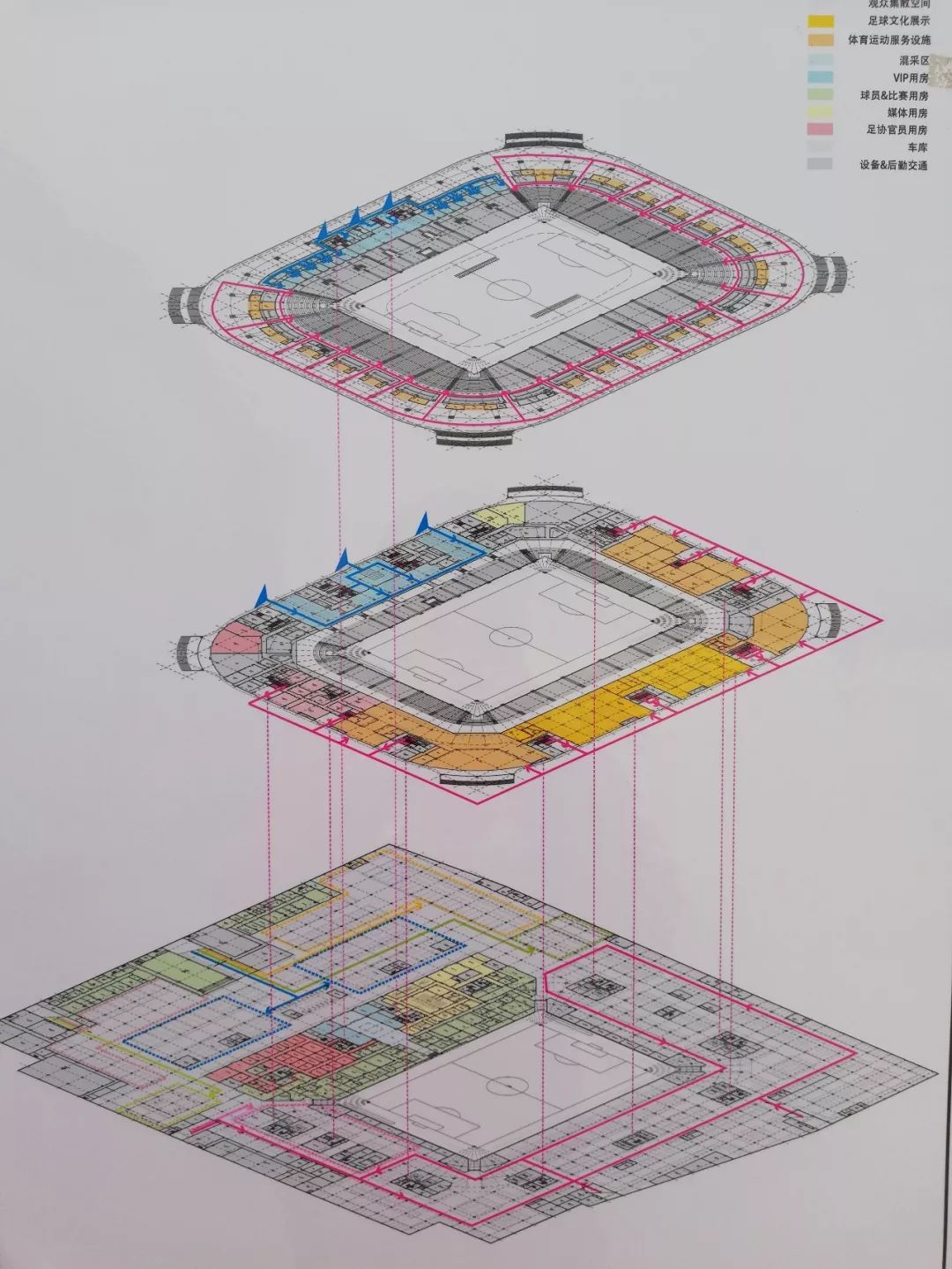

西区Stand-6.4米高层地板是团队合作者，媒体混合区和VIP的主要入口的功能空间。高度±0.0m的地板是西侧的VIP餐厅。 5.5米高的高程水平是风扇平台层，所有风扇都从体育场的四个角传递了安全性后达到了这一海拔。残疾人的座位安排在平台地板的东侧，浴室和信息亭在平台的内部安排在靠近看台的平台内部，以确保平台内的粉丝活动足够宽度。

西摊位是VIP私人房间和室外座椅。媒体评论员座椅位于上层西侧的上台的中间，其余的都是观众座椅。
